GHFS
GHFS 는 오픈소스 기반의 분산파일시스템이며, 모니터링 솔루션과통합관리 솔루션을 당사에서 순수 자체기술로 개발하여 분산파일시스템 구축과 다양한 서비스 지원이 가능한 상용화된 appliance 제품입니다.
Storage
빅데이터 단위 스토리지
Monitoring
모니터링
Chart
효율적인 데이터 비교
Distributed
다운타입 없이 데이터 분산
Setting
웹 기반 관리 콘솔GHFS Monitoring

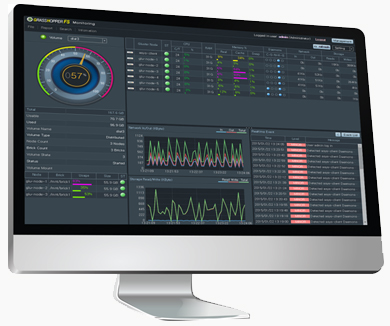

GHFS 모니터링시스템은 분산파일시스템인 GlusterFS를 모니터링하는 솔루션이며, 시스템의 실시간 성능 감시, 각종 로그 감시, 통계 분석, 보고서 작성, 다양한 설정 기능을 제공하는 DashBoard 기반의 모니터링 솔루션입니다.

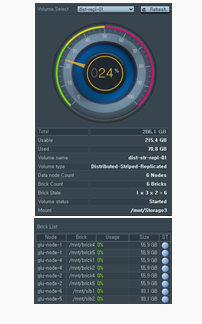

- 1. Storage Pool 및 Brick 상태정보
- 2. Gluster 노드의 자원 상태정보
- 3. 이벤트 통합관리 및 다양한 임계치 설정기능
- 4. 통계 분석
네트워크 및 스토리지 사용현황 실시간 차트

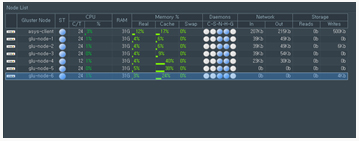

각 Node 별 상태 정보
네트워크 및 스토리지 사용현황 실시간 차트
각 Node 별 상태 정보
- 주요 Monitor 항목
- GlusterFS Volume 상태정보
- GlusterFS Node 상태정보
- 네트워크 및 스토리지 사용 현황
- 일목요연한 모니터링시스템
- 다양한 차트 및 테이블을 이용한 실시간 모니터링 환경 제공
- 호스트 시스템에서 발생한 최신 이벤트를 한 화면에서 모니터링 할 수 있는 통합 DashBoard 기반
- 분산환경의 자원들을 한 화면에서 모니터링 할 수 있는 환경 제공
- 상세한 성능정보 수집
- GlusterFS Node의 OS, Kernel, 네트워크 정보, CPU 및 Memory 사용량 추이, 네트워크 및 스토리지(Brick) 사용량 추이를 모니터링
- 볼륨의 이름과 형태,구성, Brick의 구성 상태를 한눈에 모니터링
- 네트워크와 스토리지 사용 현황을 일간, 월간, 주간 형태로 실시간 차트로 모니터링
- 리포트 저장기능
- Excel, Word, PDF의 파일로 저장 기능 제공
- 전체 서버의 네트워크와 스토리지 사용 현황을 실시간 차트로 볼 수 있으며, N by N 형태로 지정해서 매트릭스 형태로 모니터링
- 실시간 이벤트 통보 시스템
- 이벤트 발생 시 Alarm 기능 (CS버전)
- Event List를 통해서 GlusterFS에서 발생하는 각종 Event 정보를 실시간으로 확인 하고, Event 메시지나 Event 레벨, 기록된 기간을 통해 이전 이벤트 검색 가능전체 서버의 네트워크와 스토리지 사용 현황을 실시간 차트로 볼 수 있으며, N by N 형태로 지정해서 매트릭스 형태로 모니터링
GHFS Management
GHFS Manager 는 대규모의 분산파일시스템을 구성하고 관리하기 위한 GUI 기반의 중앙 집중화된 통합 관리 솔루션입니다.볼륨 및 자원의 구성 변경을 온라인 상태에서 지원하며, 실시간 장애확인 및 조치가 가능합니다.
- 1. GUI 기반의 관리 기능 제공
- 2. 사용자 권한에 따른 자동 메뉴 구성
- 3. 자동설치 기능 제공

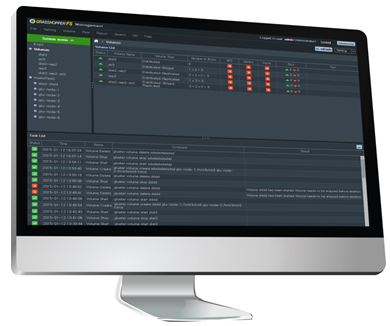

GrassHopper Manager Mail UI

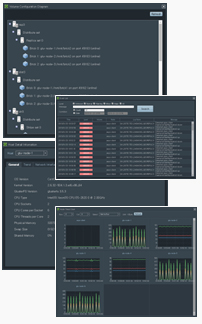

Node 별 실시간 성능 차트
사용자별 권한 지정
단일 화면에서의 시스템 구성 작업 UI 구성
다양한 환경 설정 UI
통계정보 Report
- 통합관리 시스템
- 대규모 서버 및 스토리지를 통한 분산파일 시스템 구성하고 관리하기 위한 중앙 집중화된 통합 관리 시스템
- Node 추가, 볼륨 생성, 변경, 삭제의 실시간 적용 및 간편 조작으로 관리 가능
- 볼륨 및 자원의 구성 변경을 온라인 상태에서 지원하며, 실시간 장애확인 및 조치 가능
- 자동 설치 옵션으로 빠르게 분산파일 시스템 Infra 구축 가능
- GUI 기반의 관리 기능
- 시스템 구성 현황과 Volume 구성 현황을 도식화하여 표현하며 해당 UI에서 모든 작업이 가능한 구성
- Task 이력 전체를 관리하며 작업의 진행 상황 및 결과를 ‘Task’ 항목에 표시하여 직관성을 향상
- 사용자 권한에 따른 자동 메뉴 구성
- Admin 권한과 User 권한을 분리하여 login 시점에 권한에 따라 자동으로 메뉴를 다르게 구성
- Admin 권한은 GlusterFS구성을 위한 Node, Volume, Brick의 추가, 삭제, 변경할 수 있는 기능과 환경설정을 할 수 있는 권한을 부여
- 자동설치 기능 제공
- 자동 설치 대상 목록을 표시하고 원하는 설치대상 Package를 선택하여 선별적으로 자동 설치
- 자동 설치 대상 DataNode를 선택할 수 있고, 각 DataNode에서 설치가 진행되고 있는 상태와 Package를 표시하고 설치 작업 진행률과 소요시간을 표시하여 가독성을 향상시킴
GHFS 제품 리스트
GHFS(GHFS)는 GlusterFS 기반의 분산파일시스템이며, (주)에이시스에서 개발한 GHFS Monitor와 GrassHopper Management를 포함하고 있는 HP 서버의 조합으로 구성되어진 Appliance 제품입니다. HP Server는 DL380 Gen9 제품을 기준으로 구성 되어 있고, 서버수량을 줄이고 용량을 늘리기 위해 D2600을 사용 할 수 있는 제품군도 구성되어 있습니다.| Model Name | Server Name | Usable Size | 서버수량 | 로컬 디스크 용량 (RAID 6) |
D2600 수량 |
External 디스크 용량 (RAID 6) |
복제 수 | |
|---|---|---|---|---|---|---|---|---|
| Under 500 TB |
GHFS-136 | DL380 Gen9 | 132 TB | 4 EA | 66 TB | 2 | ||
| GHFS-544 | DL380 Gen9 | 528 TB | 16 EA | 66 TB | 2 | |||
| GHFS-540 | DL380 Gen9 | 530 TB | 10 EA | 66 TB | 10 EA | 40 TB | 2 | |
| Under 1PB |
GHFS-1072 | DL380 Gen9 | 1056 TB | 32 EA | 66 TB | 2 | ||
| GHFS-1080 | DL380 Gen9 | 1060 TB | 20 EA | 66 TB | 10 EA | 40 TB | 2 | |
| Under 4 TB |
GHFS-4488 | DL380 Gen9 | 4356 TB | 132 EA | 66 TB | 2 | ||
| GHFS-4320 | DL380 Gen9 | 4240 TB | 80 EA | 66 TB | 10 EA | 40 TB | 2 | |
| GHFS-4210 | DL380 Gen9 | 4158 TB | 52 EA | 66 TB | 10 EA | 40 TB | 2 |
GlusterFS 소개
GlusterFS는 서비스 무중단 환경에서 Scale-Out 방식으로 성능 및 용량 확장이 가능하며, 메타데이터 서버가 없는 No Metadata 구조를 가지고 있기 때문에 클라이언트의 집중에 의한 성능 저하를 방지 할 수 있습니다. 특히 Re-Balancing 기능은 새로운 노드가 추가 되었을 경우 저장된 데이터를 Elastic Hashing Algorithm에 맞게 데이터를 재분배하는 기능을 제공하고 있습니다.
Write once, Read everywhere
서비스 무중단 Scale-Out 방식의 용량확장
Re-Balancing 기능을 통한 데이터 Sync
Geo-Replication
분산 파일시스템
Self-Healing 기능을 통한 데이터 Sync
No Metadata
스토리지 TCO 최적화
